Productspecificaties
Alle specificaties voor sterk en betrouwbaar beton
Gewaardeerde Relatie,
We worden in deze tijd geconfronteerd met de meest omvangrijke technologische veranderingen.
Voor D. Duister Beton betekent dit:
Materiaal: gebruik van gecertificeerde beton-, ijzer- en hulpgrondstoffen, met geavanceerde apparatuur.
Vakkennis: inzet van hooggekwalificeerde vakmensen.
Kwaliteit: dagelijkse 100% productcontrole.
De ervaringen die we de afgelopen 20 jaar hebben opgedaan, garanderen u een zeer maatvaste kwaliteitsplaat.
Duister Beton: niet alleen een plaat, maar ook een partner waar u op kunt bouwen.

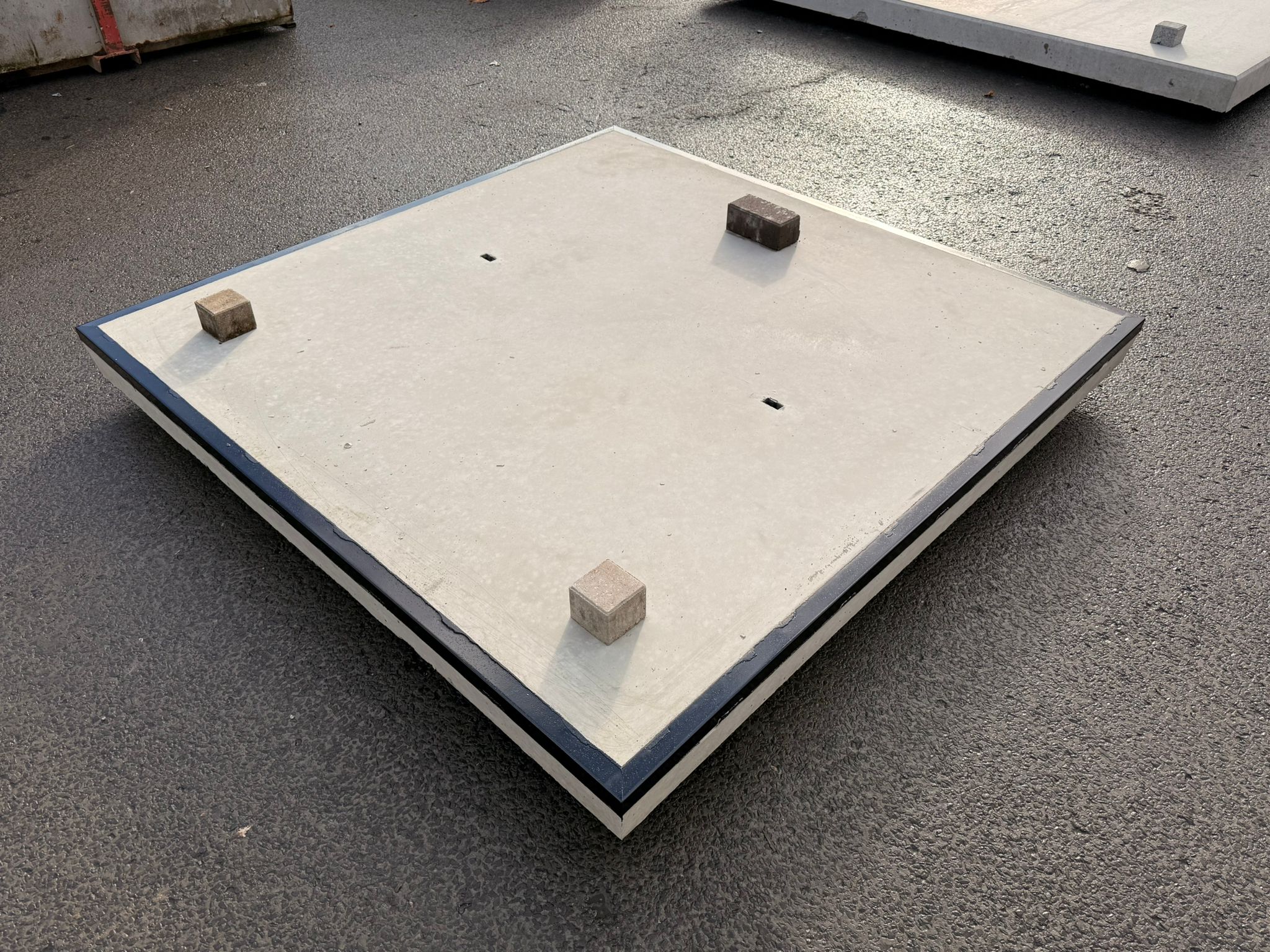

Specificaties Betonnen Vloerplaten
Beton:
Grindbeton sterkteklasse B55 volgens NEN 5950
Buigsterkte langeduur: 4,0 N/mm²
Randafwerking:
Platen zonder hoekrand: vellingkant
Hijsvoorziening:
Stalen kokervormige hijsbuizen met inwendige maat 50/25
Wapening:
Kruisnet, zowel boven als onder, 8 staven in lengte en 8 in breedte.
Staalkwaliteit FeB500HKN. Zwaardere wapening op aanvraag mogelijk.
Plaatdiktes:
12 cm
14 cm
16 cm
Standaardafmeting: 200 × 200 cm
Overige afmetingen: 200 × 100, 200 × 150, 200 × 250, 200 × 300 cm
Andere afmetingen op aanvraag.
Gewicht:
12 cm dik: ± 1160 kg
14 cm dik: ± 1360 kg
16 cm dik: ± 1560 kg
Bolling toplaag: ± 2 mm (i.v.m. oppervlaktespanning water)
Hoekrand: 14 cm, 45(2) / 16 cm, 60(2)
Kleur: Grijs (kleurverschillen mogelijk)

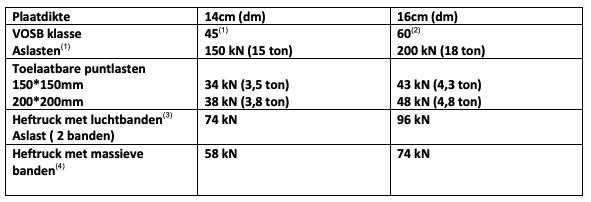

Toelaatbare Aslasten (representatieve waarden)
De rekenwaarden van de lasten worden verkregen door vermenigvuldiging met een factor γ₁ = 1,2
(conform NEN 6702 / 5.2).
PlaatdikteVOSB-klasseAslasten14 cm45(1)150 kN (15 ton)16 cm60(2)200 kN (18 ton)
Toelaatbare puntlasten
Gewaardeerde Relatie,
We worden in deze tijd geconfronteerd met de meest omvangrijke technologische veranderingen.
Voor D. Duister Beton betekent dit:
Materiaal: gebruik van gecertificeerde beton-, ijzer- en hulpgrondstoffen, met geavanceerde apparatuur.
Vakkennis: inzet van hooggekwalificeerde vakmensen.
Kwaliteit: dagelijkse 100% productcontrole.
De ervaringen die we de afgelopen 20 jaar hebben opgedaan, garanderen u een zeer maatvaste kwaliteitsplaat.
Duister Beton: niet alleen een plaat, maar ook een partner waar u op kunt bouwen.
Specificaties Betonnen Vloerplaten
Beton:
Grindbeton sterkteklasse B55 volgens NEN 5950
Buigsterkte langeduur: 4,0 N/mm²
Randafwerking:
Platen zonder hoekrand: vellingkant
Hijsvoorziening:
Stalen kokervormige hijsbuizen met inwendige maat 50/25
Wapening:
Kruisnet, zowel boven als onder, 8 staven in lengte en 8 in breedte.
Staalkwaliteit FeB500HKN. Zwaardere wapening op aanvraag mogelijk.
Plaatdiktes:
12 cm
14 cm
16 cm
Standaardafmeting: 200 × 200 cm
Overige afmetingen: 200 × 100, 200 × 150, 200 × 250, 200 × 300 cm
Andere afmetingen op aanvraag.
Gewicht:
12 cm dik: ± 1160 kg
14 cm dik: ± 1360 kg
16 cm dik: ± 1560 kg
Bolling toplaag: ± 2 mm (i.v.m. oppervlaktespanning water)
Hoekrand: 14 cm, 45(2) / 16 cm, 60(2)
Kleur: Grijs (kleurverschillen mogelijk)
Toelaatbare Aslasten (representatieve waarden)
De rekenwaarden van de lasten worden verkregen door vermenigvuldiging met een factor γ₁ = 1,2
(conform NEN 6702 / 5.2).
PlaatdikteVOSB-klasseAslasten14 cm45(1)150 kN (15 ton)16 cm60(2)200 kN (18 ton)
Toelaatbare puntlasten
Gewaardeerde Relatie,
We worden in deze tijd geconfronteerd met de meest omvangrijke technologische veranderingen.
Voor D. Duister Beton betekent dit:
Materiaal: gebruik van gecertificeerde beton-, ijzer- en hulpgrondstoffen, met geavanceerde apparatuur.
Vakkennis: inzet van hooggekwalificeerde vakmensen.
Kwaliteit: dagelijkse 100% productcontrole.
De ervaringen die we de afgelopen 20 jaar hebben opgedaan, garanderen u een zeer maatvaste kwaliteitsplaat.
Duister Beton: niet alleen een plaat, maar ook een partner waar u op kunt bouwen.
Specificaties Betonnen Vloerplaten
Beton:
Grindbeton sterkteklasse B55 volgens NEN 5950
Buigsterkte langeduur: 4,0 N/mm²
Randafwerking:
Platen zonder hoekrand: vellingkant
Hijsvoorziening:
Stalen kokervormige hijsbuizen met inwendige maat 50/25
Wapening:
Kruisnet, zowel boven als onder, 8 staven in lengte en 8 in breedte.
Staalkwaliteit FeB500HKN. Zwaardere wapening op aanvraag mogelijk.
Plaatdiktes:
12 cm
14 cm
16 cm
Standaardafmeting: 200 × 200 cm
Overige afmetingen: 200 × 100, 200 × 150, 200 × 250, 200 × 300 cm
Andere afmetingen op aanvraag.
Gewicht:
12 cm dik: ± 1160 kg
14 cm dik: ± 1360 kg
16 cm dik: ± 1560 kg
Bolling toplaag: ± 2 mm (i.v.m. oppervlaktespanning water)
Hoekrand: 14 cm, 45(2) / 16 cm, 60(2)
Kleur: Grijs (kleurverschillen mogelijk)
Toelaatbare Aslasten (representatieve waarden)
De rekenwaarden van de lasten worden verkregen door vermenigvuldiging met een factor γ₁ = 1,2
(conform NEN 6702 / 5.2).
PlaatdikteVOSB-klasseAslasten14 cm45(1)150 kN (15 ton)16 cm60(2)200 kN (18 ton)
Toelaatbare puntlasten
ContactvlakPlaat 14 cmPlaat 16 cm150 × 150 mm34 kN (3,5 ton)43 kN (4,3 ton)200 × 200 mm38 kN (3,8 ton)48 kN (4,8 ton)
Heftruckbelasting
Luchtbanden (2 banden): 74 kN / 96 kN
Massieve banden: 58 kN / 74 kN
Legbed, Fundatie en Ondergrond
De opgegeven belastingen zijn alleen toelaatbaar als fundatie en legbed aan de volgende eisen voldoen:
Legbed:
Minimaal 15 cm zeer grof zand, van de kwaliteit zoals omschreven in Standaard RAW Bepalingen 1995, artikel 31.46.03 (brekerzand).
Het legbed moet goed verdicht zijn.
Draagkracht:
De ondergrond moet voldoende draagkrachtig zijn.
De mate van draagkracht wordt uitgedrukt in een beddingsgetal.
Tenzij anders overeengekomen, geldt een minimale beddingsconstante van 0,06 N/mm³ (15% CBR).
Indien niet voldaan wordt aan deze waarde, is grondverbetering of een funderingsconstructie vereist.
Zand voor ophoging moet voldoen aan Standaard RAW Bepalingen 1995, artikel 22.06.03.
Verdichting:
De ondergrond moet gelijkmatig zakken kunnen opvangen.
Op een diepte van minder dan 1,0 meter onder vloerniveau moet de verdichtingsgraad (Proctorwaarde) minimaal 95%, en gemiddeld 100% zijn, conform Standaard RAW Bepalingen 2000, artikel 22.02.06.
Voor optimale verdichting dient het vochtige zandbed in lagen van 0,15–0,20 m trillend, kruislings en overlappend te worden verdicht tot een conusweerstand qc > 5 N/mm² (gemeten op 0,30 m onder het oppervlak).
De grondwaterstand dient tijdens het trillen minimaal 0,50 m onder het aanlegniveau te blijven, met een watergehalte van 8–15%.
Uitvoeringstoleranties van het zandbed of fundering moeten voldoen aan artikel 31.32.03, lid 01 van de Standaard RAW Bepalingen 2000.
Hemelwaterafvoer
Voor buitenvloeren moet rekening worden gehouden met hemelwaterafvoer.
Tenzij anders overeengekomen, dienen betonvloerplaten onder afschot te worden gelegd van minimaal 0,5% en maximaal 1,5% om verzadiging van het zandbed te voorkomen.
Gebruik waar nodig drainagebuizen en/of draineerzand.
Winteradvies
Bij gladheid door sneeuw of ijzel wordt aangeraden te strooien met grof zand in plaats van strooizout (ter bescherming van milieu en toplaag).
Garantie
Uitsluitend in overleg en schriftelijk overeengekomen.
Stapelen
Plaats drie steunpunten op de grond (klinkers of balkhout 20×20 cm van gelijke dikte).
Bij een slechte ondergrond eerst planken onder de steunpunten plaatsen.
Leg de eerste plaat hierop en stapel vervolgens loodrecht boven elkaar.
Maximale stapelhoogte: 5 platen.

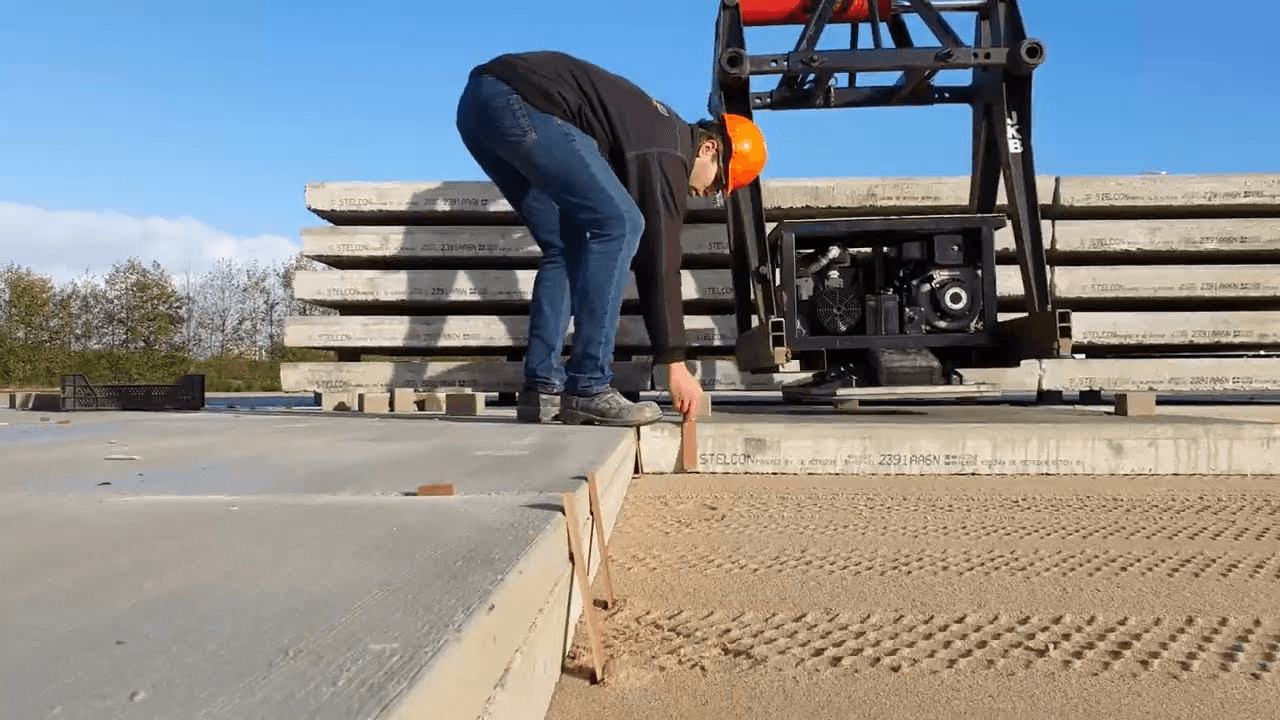

Leggen
Til de platen op met twee bijsleutels of een vacuüm hijssysteem (bijv. met een vorkheftruck).
Laat de platen langzaam en horizontaal op het zandbed zakken.
Indien een plaat te hoog of te laag ligt, zand wegnemen of aanvullen.
Leg de platen met een voeg van 5 mm (afstandhouders zijn in de hoeken ingestort).
Vul voegen met schoon scherp zand.
Platen met hoekrand hebben geen afstandhouders; gebruik in dat geval strookjes hardboard.
ContactvlakPlaat 14 cmPlaat 16 cm150 × 150 mm34 kN (3,5 ton)43 kN (4,3 ton)200 × 200 mm38 kN (3,8 ton)48 kN (4,8 ton)
Heftruckbelasting
Luchtbanden (2 banden): 74 kN / 96 kN
Massieve banden: 58 kN / 74 kN
Legbed, Fundatie en Ondergrond
Legbed:
Minimaal 15 cm zeer grof zand, van de kwaliteit zoals omschreven in Standaard RAW Bepalingen 1995, artikel 31.46.03 (brekerzand).
Het legbed moet goed verdicht zijn.
Draagkracht:
De ondergrond moet voldoende draagkrachtig zijn.
De mate van draagkracht wordt uitgedrukt in een beddingsgetal.
Tenzij anders overeengekomen, geldt een minimale beddingsconstante van 0,06 N/mm³ (15% CBR).
Indien niet voldaan wordt aan deze waarde, is grondverbetering of een funderingsconstructie vereist.
Zand voor ophoging moet voldoen aan Standaard RAW Bepalingen 1995, artikel 22.06.03.
Verdichting:
De ondergrond moet gelijkmatig zakken kunnen opvangen.
Op een diepte van minder dan 1,0 meter onder vloerniveau moet de verdichtingsgraad (Proctorwaarde) minimaal 95%, en gemiddeld 100% zijn, conform Standaard RAW Bepalingen 2000, artikel 22.02.06.
Voor optimale verdichting dient het vochtige zandbed in lagen van 0,15–0,20 m trillend, kruislings en overlappend te worden verdicht tot een conusweerstand qc > 5 N/mm² (gemeten op 0,30 m onder het oppervlak).
De grondwaterstand dient tijdens het trillen minimaal 0,50 m onder het aanlegniveau te blijven, met een watergehalte van 8–15%.
Uitvoeringstoleranties van het zandbed of fundering moeten voldoen aan artikel 31.32.03, lid 01 van de Standaard RAW Bepalingen 2000.
Hemelwaterafvoer
Voor buitenvloeren moet rekening worden gehouden met hemelwaterafvoer.
Tenzij anders overeengekomen, dienen betonvloerplaten onder afschot te worden gelegd van minimaal 0,5% en maximaal 1,5% om verzadiging van het zandbed te voorkomen.
Gebruik waar nodig drainagebuizen en/of draineerzand.
Winteradvies
Bij gladheid door sneeuw of ijzel wordt aangeraden te strooien met grof zand in plaats van strooizout (ter bescherming van milieu en toplaag).
Garantie
Uitsluitend in overleg en schriftelijk overeengekomen.
Stapelen
Plaats drie steunpunten op de grond (klinkers of balkhout 20×20 cm van gelijke dikte).
Bij een slechte ondergrond eerst planken onder de steunpunten plaatsen.
Leg de eerste plaat hierop en stapel vervolgens loodrecht boven elkaar.
Maximale stapelhoogte: 5 platen.
Leggen
Til de platen op met twee bijsleutels of een vacuüm hijssysteem (bijv. met een vorkheftruck).
Laat de platen langzaam en horizontaal op het zandbed zakken.
Indien een plaat te hoog of te laag ligt, zand wegnemen of aanvullen.
Leg de platen met een voeg van 5 mm (afstandhouders zijn in de hoeken ingestort).
Vul voegen met schoon scherp zand.
Platen met hoekrand hebben geen afstandhouders; gebruik in dat geval strookjes hardboard.
ContactvlakPlaat 14 cmPlaat 16 cm150 × 150 mm34 kN (3,5 ton)43 kN (4,3 ton)200 × 200 mm38 kN (3,8 ton)48 kN (4,8 ton)
Heftruckbelasting
Luchtbanden (2 banden): 74 kN / 96 kN
Massieve banden: 58 kN / 74 kN
Legbed, Fundatie en Ondergrond
Legbed:
Minimaal 15 cm zeer grof zand, van de kwaliteit zoals omschreven in Standaard RAW Bepalingen 1995, artikel 31.46.03 (brekerzand).
Het legbed moet goed verdicht zijn.
Draagkracht:
De ondergrond moet voldoende draagkrachtig zijn.
De mate van draagkracht wordt uitgedrukt in een beddingsgetal.
Tenzij anders overeengekomen, geldt een minimale beddingsconstante van 0,06 N/mm³ (15% CBR).
Indien niet voldaan wordt aan deze waarde, is grondverbetering of een funderingsconstructie vereist.
Zand voor ophoging moet voldoen aan Standaard RAW Bepalingen 1995, artikel 22.06.03.
Verdichting:
De ondergrond moet gelijkmatig zakken kunnen opvangen.
Op een diepte van minder dan 1,0 meter onder vloerniveau moet de verdichtingsgraad (Proctorwaarde) minimaal 95%, en gemiddeld 100% zijn, conform Standaard RAW Bepalingen 2000, artikel 22.02.06.
Voor optimale verdichting dient het vochtige zandbed in lagen van 0,15–0,20 m trillend, kruislings en overlappend te worden verdicht tot een conusweerstand qc > 5 N/mm² (gemeten op 0,30 m onder het oppervlak).
De grondwaterstand dient tijdens het trillen minimaal 0,50 m onder het aanlegniveau te blijven, met een watergehalte van 8–15%.
Uitvoeringstoleranties van het zandbed of fundering moeten voldoen aan artikel 31.32.03, lid 01 van de Standaard RAW Bepalingen 2000.
Hemelwaterafvoer
Voor buitenvloeren moet rekening worden gehouden met hemelwaterafvoer.
Tenzij anders overeengekomen, dienen betonvloerplaten onder afschot te worden gelegd van minimaal 0,5% en maximaal 1,5% om verzadiging van het zandbed te voorkomen.
Gebruik waar nodig drainagebuizen en/of draineerzand.
Winteradvies
Bij gladheid door sneeuw of ijzel wordt aangeraden te strooien met grof zand in plaats van strooizout (ter bescherming van milieu en toplaag).
Garantie
Uitsluitend in overleg en schriftelijk overeengekomen.
Stapelen
Plaats drie steunpunten op de grond (klinkers of balkhout 20×20 cm van gelijke dikte).
Bij een slechte ondergrond eerst planken onder de steunpunten plaatsen.
Leg de eerste plaat hierop en stapel vervolgens loodrecht boven elkaar.
Maximale stapelhoogte: 5 platen.
Leggen
Til de platen op met twee bijsleutels of een vacuüm hijssysteem (bijv. met een vorkheftruck).
Laat de platen langzaam en horizontaal op het zandbed zakken.
Indien een plaat te hoog of te laag ligt, zand wegnemen of aanvullen.
Leg de platen met een voeg van 5 mm (afstandhouders zijn in de hoeken ingestort).
Vul voegen met schoon scherp zand.
Platen met hoekrand hebben geen afstandhouders; gebruik in dat geval strookjes hardboard.
